全自动自清洗过滤器说明书

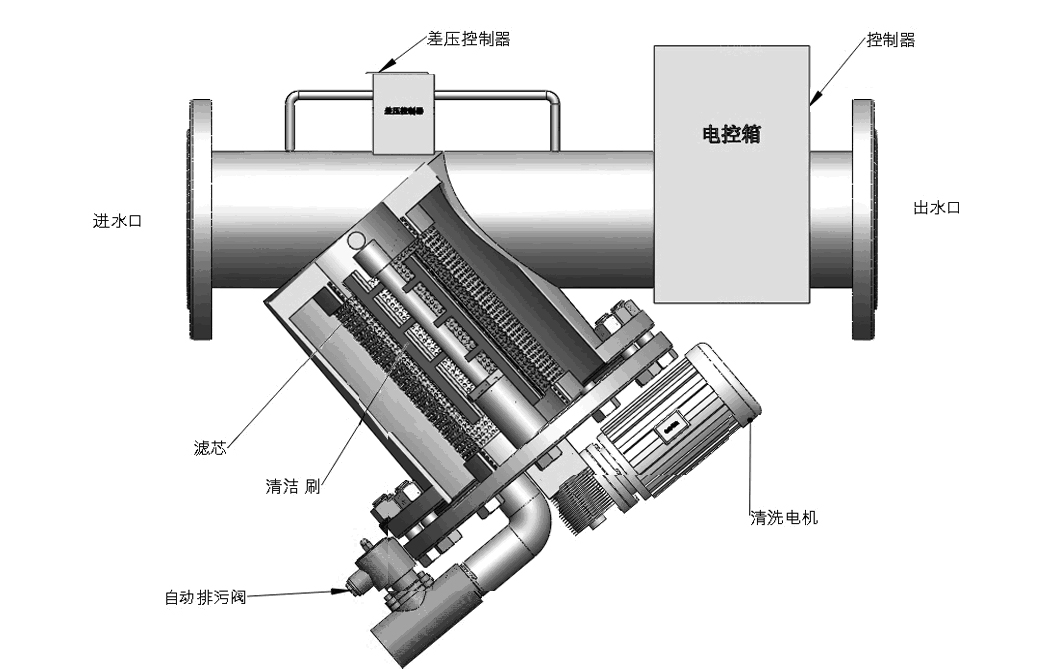

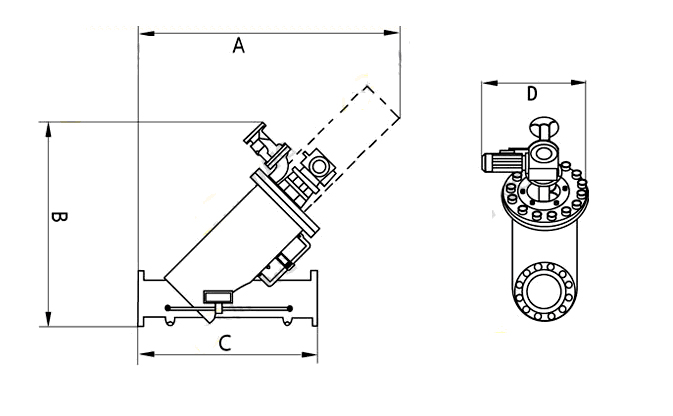

  当水从进水口进入过滤器滤筒内部，杂质被拦截在过滤筒内壁，过滤后的干净水从出水口流出，当滤筒内壁的杂质越积越多时，Y型全自动自清洗过滤器进出口的压差达到预设值或达到清洗时间或手动预制时，过滤器将开始自清洗过程，整个自清洗过程包含两个步骤：打开位于Y型全自动自清洗过滤器上的自动排污阀；电机带动型电动刷式过滤器滤网内的清洗刷，被滤网所拦截下来的杂质从排污阀排出。，清洗时系统不断流，Y型全自动自清洗过滤器的整个运行过程由随机配备的一个智能控制箱来控制。控制方式可选压差、时间、手动及PLC控制。

  三、Y型全自动自清洗过滤器工业过滤应用：冷却水过滤；保护喷头；污水三级处理；

  酸洗；造纸白水过滤；注塑成型机；巴氏消毒系统；真空泵系统；空压机系统；连铸系统；水处理应用；

  灌溉过滤应用：地下水；市政水；江河、湖、海水；果园；苗圃；温室；高尔夫球场；公园。

  为了能更适用客户的水系统的技术方面的要求，为了最佳的过滤效果，达到为客户节能、省电、省水、环保的最高要求，多灵环保做为领先的水过滤解决方案供应商，我们的工程师将用最专业方面技术知识，丰富的应用经验，为您做出最佳的方案选择。

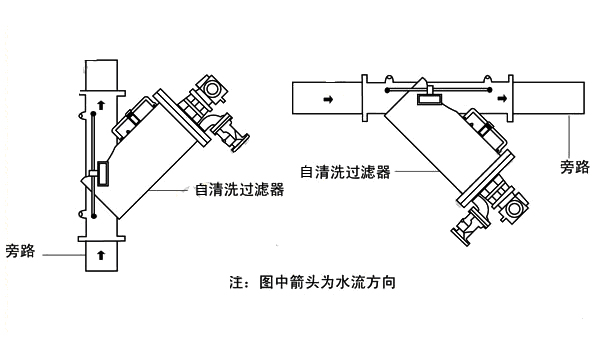

  （2）按照Y型全自动自清洗过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。Y型全自动自清洗过滤器有两种安装形式（见下图），采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。

  （3）Y型全自动自清洗过滤器应安装在需要保护的用水设备之前，并尽量靠近用水设备。

  （4）在动力系统中，Y型全自动自清洗过滤器应安装在水泵与用水设备之间，越靠近用水设备越好。当泵与用水设备之前的压力超过过滤器的极限压力，Y型全自动自清洗过滤器也可安装在水泵之前，并尽量靠近水泵。

  （5）自动排污阀连接方式分为法兰和丝扣，排污管不宜过长，建议还是不要超过10米。

  （6）安装时应考虑便于检修，Y型全自动自清洗过滤器前后应安装关断阀门，且应安装旁通管道。

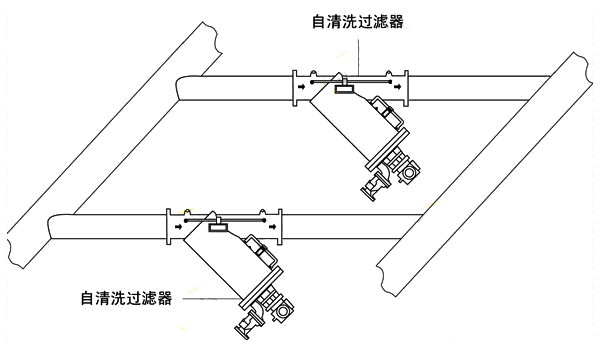

  （7）Y型全自动自清洗过滤器的规格应与管道或流量相匹配，当一台单台过滤器不能满足系统流量要求时可并联两台或更多，两台过滤器并联安装图

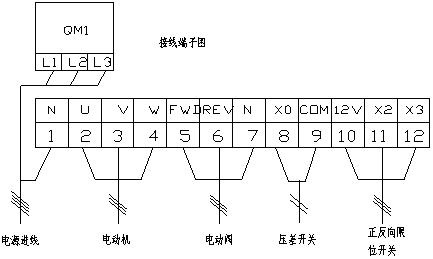

  本控制器通常可配套电动吸式、电动刷式、电动多筒式自动清洁洗涤过滤器设备。在自动过滤器普遍应用的今天，节省成本、提升产品性能的同时也提升产品竞争力。本控制器在设计之初，在业内专家指导下，最大限度地考虑自动清洁洗涤过滤器设备的各种工况及相关控制程序。本控制器是自动清洁洗涤过滤器设备的电器控制核心，具备各种保护、报警功能。其性能超过国外产品。具有多种控制方式，时间、压力的控制精度相当高。采用高速CPU芯片、各种可设定参数断电记忆、内部自带看门狗电路、元件使用先进的贴片工艺、操作简捷明了，全中文液晶（3寸）显示操作界面。可实现远程监视控制。完全替代可编程（PLC）加文本显示器，本控制器是自动清洁洗涤过滤器设备必备也是最佳控制核心。使用起来更便捷，接上电源，接上电机、电动阀、压力开关、接近开关就行。调试方便，只要更改参数，就能达到你所要的工况。体积小，小巧玲珑，可安装在过滤器上。

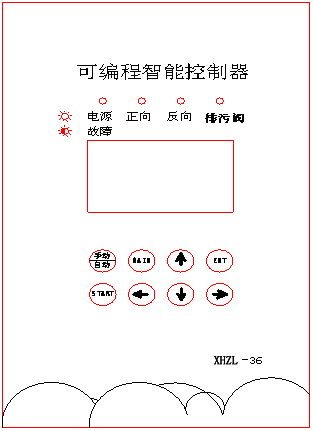

  1、状态指示区：各种工作状态指示一目了然。电源指示灯闪烁时表示故障状态，同时液晶显示详细故障原因。

  3、按键区： 自动/手动切换键、上下左右光标移动4个按钮键。确定，主菜单键。

  同一台控制箱能控制不一样的自清洗过滤器，使用之前必须确定对应的设备功能选择相应的工作方式

  确定工作方式之后设定相应的工作参数主要是过滤时间，清洗时间等参数详见表1，2，

  按下《手动/自动》模式切换键，屏幕显示“手动模式”状态移动上下键，控制光标到所需单独控制的对象上，按下《ENT》，控制对象显示对应的工作状态。改变其状态可以再按《ENT》。注：从自动切换到手动时所有对象都在停止状态。

  按下《手动/自动》模式切换键，屏幕显示“自动模式”，光标控制按键失效，屏幕显示运行时间及设定时间，当运行在周期时间（过滤上班时间）时，周期时间开始倒计时，同时光标闪烁，表示程序运行在此状态。

  光标移到相应的参数设定的位置，按下《ENT》进入参数设定状态光标移到功能号选择位置，选择相应的功能号，对应的中文名称注释对应变化。

  全自动自清洗过滤器压差指示仪在出厂时已经调整好设定值，为 1.0Bar。在压差指示仪的低压连接端上侧有一个调整压差值的调节盘，顺时针拨动调节盘时，压差设定值下降。反之，则上升。
